„Maszyna chodzi, ale coś ją wyraźnie męczy” – taki sygnał z produkcji często trafia do działu utrzymania ruchu. Rosnący hałas, podwyższona temperatura obudowy, ślady wycieku, niewyjaśnione drgania. W wielu przypadkach źródłem problemu nie jest ani silnik, ani łożyska, lecz niewłaściwie dobrane uszczelki gumowe, które muszą pracować w ruchu i w wibracjach.
W aplikacjach dynamicznych uszczelnienie nie ma luksusu „spokojnego życia” między dwiema nieruchomymi powierzchniami. Pracuje na styku drgań, wibracji oraz ruchu obrotowego lub posuwistego. Jednocześnie musi utrzymać szczelność medium i wytrzymać tysiące cykli pracy. W takich warunkach nie wystarczy „jakakolwiek uszczelka gumowa z katalogu”. Potrzebne są świadomie zaprojektowane uszczelnienia dynamiczne, najczęściej w postaci uszczelek gumowych albo uszczelek silikonowych, dobrane do konkretnych obciążeń i geometrii gniazda.

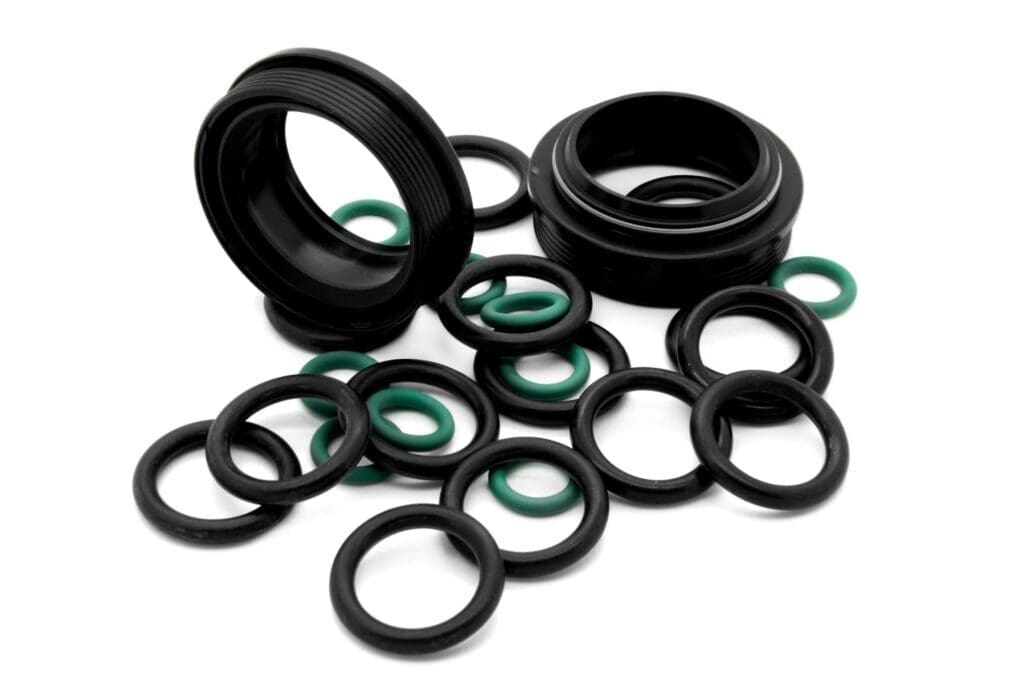

Poniżej pokazujemy, jak w praktyce pracują dobrze zaprojektowane i świadomie dobrane produkty FliGUM. Są to uszczelki gumowe i silikonowe tworzone z myślą o ruchu, drganiach i realnych obciążeniach maszyn. To efekt doświadczenia produkcyjnego i pracy na sprawdzonych mieszankach. Projektujemy rozwiązania, które nie tylko „pasują wymiarem”, ale przede wszystkim stabilnie pracują w czasie, ograniczają drgania i chronią konstrukcję przed przedwczesnym zużyciem.
Czym różni się uszczelnienie statyczne od dynamicznego?
Na rysunku technicznym większość uszczelek wygląda podobnie. Różnica ujawnia się dopiero wtedy, gdy maszyna startuje.
Uszczelnienie statyczne pracuje pomiędzy elementami, które względem siebie się nie poruszają. Typowe przykłady to:
- pokrywy, włazy, klapy,
- kołnierze rurociągów,
- obudowy, skrzynie, zbiorniki.
W takich połączeniach głównym wyzwaniem są: ciśnienie, temperatura, starzenie materiału oraz jakość powierzchni. Jeśli dobierzemy odpowiednią mieszankę i docisk, uszczelka ma relatywnie stabilne warunki.
Uszczelnienia dynamiczne funkcjonują w zupełnie innym środowisku. Jedna z powierzchni:
- obraca się (wały, tuleje, piasty, wirniki),
- porusza się posuwisto-zwrotnie (tłoki, siłowniki, prowadnice),
- albo wykonuje ruch pulsacyjny i drgający (napędy wibracyjne, elementy bijakowe).
W takim układzie uszczelka musi:
- utrzymać szczelność przy ciągłym ruchu,
- znosić tarcie i zmienne obciążenie,
- pracować w obecności drgań i wibracji, często o zmiennej amplitudzie.
Dlatego w uszczelnieniach dynamicznych liczy się nie tylko materiał, ale cały system: geometria gniazda, docisk, jakość powierzchni współpracujących oraz to, czy w konstrukcji przewidziano elementy tłumiące drgania.
Kluczowe parametry uszczelki do pracy w ruchu
Przy doborze uszczelek gumowych i uszczelek silikonowych do ruchu obrotowego, posuwistego czy wibracji warto przejść przez prostą, ale bardzo skuteczną checklistę.
Medium i temperatura
Podstawowe pytanie brzmi: co dokładnie uszczelniamy? Najczęściej są to:
- oleje i smary,
- woda, woda z dodatkami, para,
- chemikalia procesowe,
- powietrze i gazy techniczne,
- media spożywcze lub farmaceutyczne.
Od medium i temperatury zależy dobór mieszanki. W praktyce oznacza to, że:
- NBR sprawdza się w aplikacjach olejowych i smarowych,
- EPDM jest pierwszym kandydatem przy wodzie, parze i ekspozycji na warunki atmosferyczne,
- FKM wybiera się przy agresywnych chemikaliach i wyższych temperaturach,
- silikon jest naturalnym wyborem tam, gdzie liczy się szeroki zakres temperatur i wysoka czystość materiału.
Bez rzetelnej informacji o medium i temperaturze nawet najlepiej zaprojektowane gniazdo uszczelki nie uchroni przed szybkim zużyciem.
Twardość i elastyczność materiału
Drugi kluczowy parametr to twardość uszczelki. Zbyt twarda:
- słabo dopasowuje się do nierówności,
- gorzej kompensuje bicie lub niewspółosiowość,
- może przyspieszać zużycie współpracujących powierzchni.
Zbyt miękka:
- ryzykuje wytłoczenie przy wyższym ciśnieniu,
- może tracić stabilny docisk przy drganiach,
- jest bardziej wrażliwa na uszkodzenia mechaniczne.
W uszczelnieniach dynamicznych twardość to zawsze kompromis między sprężystością a wytrzymałością. Uszczelka powinna pracować jak sprężysta bariera, a nie sztywny klin. Dzięki temu ma szansę tłumić mikrodrgania i jednocześnie utrzymywać szczelność przez wiele cykli pracy.
Geometria gniazda i docisk
Nawet najlepsza mieszanka nie obroni uszczelnienia, jeśli gniazdo jest zaprojektowane błędnie. Najczęstsze problemy to:
- zbyt płytkie lub zbyt głębokie gniazdo,
- niewłaściwa szerokość i brak miejsca na kontrolowaną deformację,
- ostre krawędzie przecinające materiał,
- brak przewidzianego luzu na bicie lub odkształcenia cieplne.
W uszczelnieniach dynamicznych gniazdo powinno zapewnić:
- powtarzalny, kontrolowany docisk uszczelki,
- równomierne rozłożenie obciążeń,
- możliwość pracy przy minimalnym tarciu, ale bez utraty szczelności.
Dobrze przygotowany rysunek techniczny i współpraca z producentem uszczelek na etapie projektu oszczędzają później sporo nerwów i kosztów na hali produkcyjnej.
Jak ograniczać drgania: uszczelka + tuleja + odbojnik jako układ
W wielu konstrukcjach pokutuje przekonanie, że to uszczelka ma „wytrzymać wszystko”. Tymczasem w maszynach narażonych na drgania i wibracje znacznie lepiej działa układ elementów tłumiących, a nie pojedynczy detal.
Uszczelka a drgania i wibracje
Dobrze dobrane uszczelnienia dynamiczne potrafią:
- pochłaniać część energii drgań dzięki sprężystości elastomeru,
- stabilizować położenie elementów w gnieździe,
- ograniczać mikroprzemieszczenia prowadzące do nieszczelności.
W praktyce jednak przy dużych amplitudach drgań sama uszczelka gumowa to za mało. Wtedy warto spojrzeć na konstrukcję szerzej i zaplanować dodatkowe elementy amortyzacji drgań.
Rola tulei gumowych
Tuleje gumowe – także w wersji gumowo-metalowej – działają jak sprężysty łącznik i tłumik. Wprowadzając je między elementy konstrukcji, można:
- odseparować źródło drgań (np. silnik) od reszty układu,
- ograniczyć przenoszenie wstrząsów na obudowy i strefy uszczelnienia,
- zmniejszyć obciążenia mechaniczne, które działają bezpośrednio na uszczelki.
Efekt jest prosty: uszczelka nie walczy sama z całym spektrum drgań, tylko pracuje w bardziej „uładzonych” warunkach. To przekłada się na dłuższą żywotność i stabilniejszą pracę maszyny.
Odboje gumowe jako ograniczniki ruchu
Drugim ważnym elementem systemu są odboje gumowe. Pełnią one rolę ograniczników ruchu i elementów pochłaniających energię uderzenia. Dzięki nim:
- nadmierne wychylenia są łagodzone w sposób sprężysty,
- punktowe uderzenia nie „rozbijają” gniazda i uszczelki,
- konstrukcja ma zdefiniowaną, kontrolowaną strefę zgniotu zamiast twardego, metalicznego „stopu”.
W aplikacjach narażonych na udary najlepiej sprawdza się kompletne rozwiązanie:
uszczelka gumowa lub uszczelka silikonowa + tuleje gumowe + odboje gumowe.
Taki zestaw działa jak system amortyzacji, który chroni nie tylko samo uszczelnienie, ale również łożyska, kołnierze i całą konstrukcję.
Najczęstsze błędy przy doborze uszczelnień do aplikacji dynamicznych
Na bazie wielu wdrożeń realizowanych dla różnych branż można wskazać kilka powtarzających się błędów. Warto ich świadomie unikać.
Dobór „z katalogu”, bez analizy warunków
Często uszczelka wybierana jest wyłącznie na podstawie wymiarów z katalogu. Pomija się:
- realne drgania,
- amplitudę ruchu,
- temperaturę pracy,
- specyfikę medium.
Skutek jest przewidywalny: szybkie zużycie, przegrzewanie strefy uszczelnienia, mikrowycieki. W uszczelnieniach dynamicznych katalog jest punktem odniesienia, ale nie zastąpi rozmowy o warunkach pracy.
Ignorowanie bicia i niewspółosiowości
Kolejny częsty błąd to założenie, że wał, tuleja i gniazdo są idealnie osiowe. W rzeczywistości pojawia się:
- bicie,
- niewspółosiowość,
- luz narastający z czasem.
Jeśli przy takich odchyłkach nadal dobieramy uszczelkę tak, jak do układu idealnie osiowego, efekt jest jeden: nierównomierne zużycie, lokalne przegrzewanie, pęknięcia i wykruszanie materiału. W takich sytuacjach konieczne jest podejście systemowe – także z użyciem tulei i odbojów gumowych.
Przewymiarowanie twardości „na wszelki wypadek”
Intuicyjnie wydaje się, że im twardsza uszczelka, tym lepiej poradzi sobie z trudnymi warunkami. W dynamicznych zastosowaniach to pułapka. Zbyt twardy elastomer:
- nie kompensuje drgań,
- nie dopasowuje się do nierówności,
- może uszkadzać elementy współpracujące.
W wielu projektach lepszy efekt przynosi nieco miększa, dobrze dobrana uszczelka gumowa i świadomie zaprojektowany układ amortyzacji drgań, niż „pancerna” uszczelka pracująca w skrajnych warunkach.
Jak FliGUM pomaga dobrać uszczelnienia do drgań i ruchu
Do FliGUM trafiają zarówno konstruktorzy, jak i służby utrzymania ruchu. Najczęściej z konkretnym problemem: uszczelki nie wytrzymują, maszyna pracuje za głośno, po modernizacji pojawiły się nowe drgania. Odpowiedzią nie jest pojedynczy produkt z półki, ale proces doboru uszczelnienia dynamicznego.
Zrozumienie realnych warunków pracy
Na początku zbieramy dane:
- jakie medium ma być uszczelnione i w jakiej temperaturze,
- jaki typ ruchu występuje w układzie,
- czy pojawia się bicie, wibracje, częste starty i zatrzymania,
- jak wygląda historia dotychczasowych awarii.
Każda dodatkowa informacja pomaga – nawet zdjęcia wypracowanych uszczelek czy krótkie nagranie pracy maszyny. Na tej podstawie można wiele wywnioskować o faktycznym trybie obciążeń.

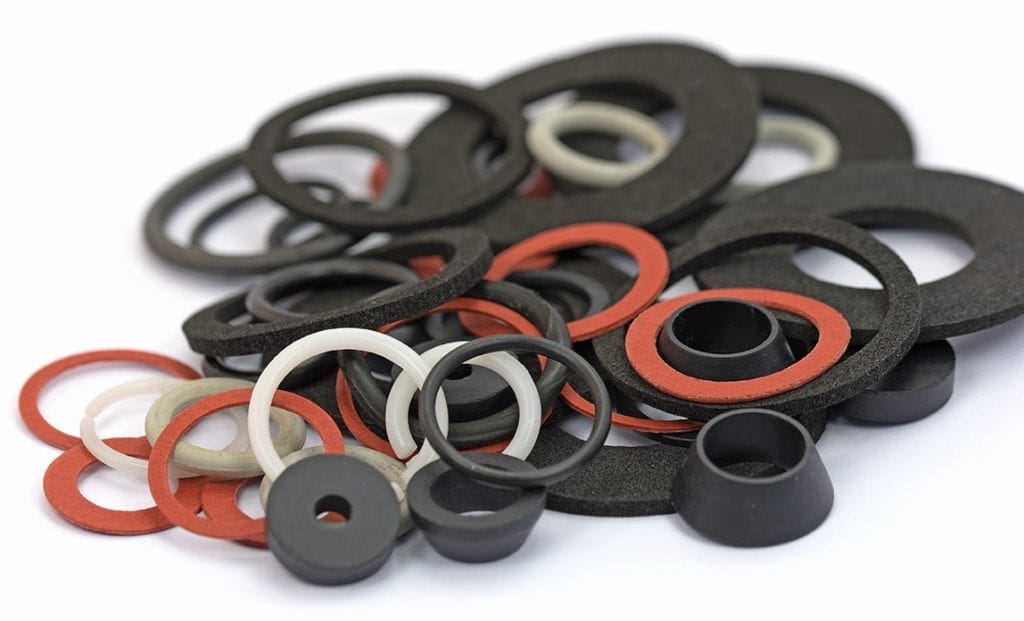

Dobór materiału i koncepcji układu – wyroby gumowe na wymiar
Następny krok to dobór:
- mieszanki (NBR, EPDM, FKM, silikon),
- twardości materiału,
- ewentualnych elementów tłumiących: tulei gumowych, wstawek elastycznych, odbojów gumowych.
W wielu przypadkach niewielka zmiana materiału, inny poziom twardości lub dodanie prostego odbojnika znacząco zwiększa żywotność uszczelnienia i zmniejsza poziom drgań odczuwalny w całej konstrukcji.
Prototypowanie i wdrożenie seryjne
Dla bardziej wymagających aplikacji przygotowujemy:
- prototyp uszczelki lub całego zestawu uszczelniająco-amortyzującego,
- testy u klienta w warunkach rzeczywistej pracy,
- po akceptacji – produkcję serii powtarzalnych.
Dzięki temu uszczelnienia dynamiczne FliGUM nie są przypadkowym elementem w rysunku, ale świadomie zaprojektowanym komponentem, który ma konkretne zadanie: opanować drgania i wibracje, zapewnić szczelność i wydłużyć życie całej maszyny.
Dobrze dobrane uszczelki gumowe i uszczelki silikonowe w aplikacjach dynamicznych to nie tylko brak wycieków. To także cichsza praca, mniej awarii, mniejsze koszty przestojów oraz realna kontrola nad tym, co dzieje się z maszyną przy każdym rozruchu i zatrzymaniu. Jeśli chcesz, aby Twoje uszczelnienia wytrzymywały więcej niż jeden sezon, warto potraktować je jako część systemu – razem z tulejami i odbojami gumowymi – i zaprojektować z takim partnerem jak FliGUM, który na co dzień łączy wiedzę materiałową z doświadczeniem produkcyjnym i praktyką hal przemysłowych.
